مدار فرمان کنتاکتور چیست؟ آموزش مدار کنترل و قدرت کنتاکتور

مدارهای فرمان کنتاکتور، ستون فقرات اتوماسیون صنعتی و کنترل الکتریکی به شمار می روند. از راه اندازی ساده یک موتور تا کنترل سیستم های پیچیده، همه و همه به درک صحیح و دقیق از این مدارها وابسته است. این راهنما با هدف ارائه اطلاعات جامع و کاربردی، شما را گام به گام با دنیای مدارهای فرمان و قدرت کنتاکتور آشنا می کند. در این مسیر، نه تنها با مفاهیم پایه و اجزای کلیدی آشنا خواهید شد، بلکه نحوه تحلیل و طراحی مدارهای پرکاربرد را نیز خواهید آموخت تا بتوانید با اطمینان و تخصص بیشتری در پروژه های صنعتی خود عمل کنید.

تفاوت های کلیدی مدار قدرت و فرمان

مدار قدرت (Power Circuit): این مدار وظیفه اصلی انتقال انرژی الکتریکی به مصرف کننده را بر عهده دارد. جریان های بالا، ولتاژهای کاری اصلی و تجهیزاتی مانند موتورها، المنت ها و سایر بارها در این بخش قرار می گیرند. سیم ها و کابل های استفاده شده در مدار قدرت معمولاً دارای سطح مقطع بزرگتری هستند تا بتوانند جریان های بالا را بدون افت ولتاژ و گرم شدن بیش از حد تحمل کنند. حفاظت در این مدار عمدتاً بر عهده فیوزهای قدرت، کلیدهای حرارتی و کنتاکت های اصلی کنتاکتور است.

مدار فرمان (Control Circuit): این مدار، مغز متفکر سیستم است. وظیفه آن کنترل و نظارت بر عملکرد مدار قدرت است. مدار فرمان با جریان ها و ولتاژهای پایین تری کار می کند و شامل تجهیزاتی مانند شستی ها (پوش باتن)، رله ها، تایمرها، سنسورها و کنتاکت های کمکی کنتاکتور می شود. این مدار، دستورات لازم را برای قطع و وصل کردن مدار قدرت صادر می کند. به عنوان مثال، با فشردن یک شستی در مدار فرمان، کنتاکتور فعال شده و مدار قدرت را وصل می کند. در صورت بروز خطا (مانند اضافه بار)، تجهیزات حفاظتی در مدار فرمان دستور قطع کنتاکتور را صادر می کنند.

✅ مزایای تفکیک افزایش ایمنی سیستم. سهولت در عیب یابی و تعمیر. انعطاف پذیری در طراحی کنترل.

⚠️ محدودیت ها افزایش پیچیدگی اولیه. نیاز به دانش تخصصی. هزینه اولیه بیشتر.

نقش کنتاکتور در مدار (کلید مغناطیسی)

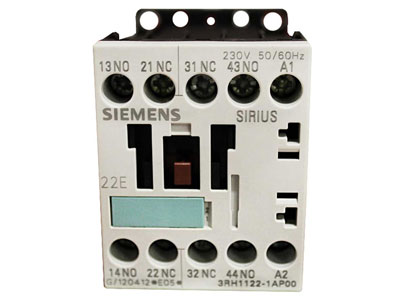

کنتاکتور، قلب تپنده مدارهای فرمان و قدرت است. این وسیله الکترومکانیکی در واقع یک کلید قدرت است که توسط مدار فرمان با ولتاژ پایین تر کنترل می شود. کنتاکتور از یک بوبین (سیم پیچ) تشکیل شده است که با اعمال ولتاژ، میدان مغناطیسی ایجاد می کند. این میدان باعث جذب هسته متحرک شده و در نتیجه کنتاکت های اصلی قدرت وصل و کنتاکت های کمکی فرمان تغییر وضعیت می دهند.

انتخاب کنتاکتور مناسب نقش مهمی در عملکرد صحیح و ایمن مدارهای الکتریکی دارد و باید بر اساس عواملی مانند جریان نامی، نوع بار، تعداد دفعات قطع و وصل، ولتاژ بوبین و شرایط کاری محیط انجام شود. در کاربردهای صنعتی، استفاده از برندهای معتبر می تواند باعث افزایش طول عمر تجهیزات و کاهش احتمال خرابی در سیستم های کنترلی شود. به همین دلیل، هنگام تجهیز تابلوهای برق و طراحی مدارهای فرمان، بسیاری از متخصصان گزینه هایی مانند خرید کنتاکتور ال اس را بررسی می کنند تا متناسب با نیاز پروژه، محصولی با مشخصات فنی مناسب انتخاب شود.

⚡ کنترل از راه دور امکان کنترل بار از نقاط مختلف.

🛡️ ایمنی بالا جداسازی مدار فرمان از قدرت.

⚙️ تنوع کاربرد مناسب برای انواع بارهای صنعتی.

تجهیزات حفاظتی (کلید مینیاتوری و بی متال)

حفاظت از تجهیزات و افراد، از مهم ترین اصول در طراحی مدارهای الکتریکی است. کلیدهای مینیاتوری و بی متال دو عنصر کلیدی در این زمینه هستند:

• کلید مینیاتوری (MCB): وظیفه حفاظت مدار در برابر اتصال کوتاه و اضافه بار را بر عهده دارد. هم در مدار قدرت و هم در مدار فرمان (با آمپر پایین تر) استفاده می شود.
• بی متال (Thermal Overload Relay): برای حفاظت موتورهای الکتریکی در برابر اضافه بار به کار می رود. بی متال به کنتاکتور متصل می شود و در صورت عبور جریان بیش از حد مجاز، کنتاکت بسته خود را باز کرده و مدار فرمان کنتاکتور را قطع می کند.

علاوه بر تجهیزات حفاظتی، کیفیت و انتخاب صحیح کنتاکتور نیز تأثیر زیادی در عملکرد پایدار مدار دارد. کنتاکتور باید با توجه به جریان مصرف کننده، نوع بار و شرایط کاری انتخاب شود تا بتواند عملیات قطع و وصل را بدون کاهش عمر مفید انجام دهد. به همین دلیل، هنگام انتخاب تجهیزات تابلو برق، توجه به مشخصات فنی و کیفیت ساخت برندهایی مانند کنتاکتور فدرال می تواند به انتخاب گزینه مناسب برای کاربردهای صنعتی و کنترلی کمک کند.

تجهیزات فرمان دهنده (شستی ها، تایمرها و سنسورها)

این تجهیزات، رابط بین انسان یا محیط و مدار فرمان هستند و دستورات لازم را به کنتاکتور می دهند:

• شستی ها (Push Buttons): شامل شستی استارت (NO) برای وصل و شستی استپ (NC) برای قطع مدار.
• تایمرها (Timers): برای کنترل زمان بندی شده در مدار فرمان به کار می روند. مثلاً برای تأخیر در وصل یا قطع یک موتور.
• سنسورها (Sensors): مانند لیمیت سوییچ ها، سنسورهای مجاورتی و نوری که با تشخیص وضعیت فیزیکی، سیگنال هایی را به مدار فرمان ارسال می کنند.

نحوه شماره گذاری کنتاکت ها (اعداد تک رقمی و دورقمی)

برای تمایز بین کنتاکت های قدرت و فرمان و همچنین وضعیت آنها (باز یا بسته)، از یک سیستم شماره گذاری استاندارد استفاده می شود:

• کنتاکت های قدرت: معمولاً با اعداد تک رقمی (1-2، 3-4، 5-6) نشان داده می شوند. اعداد فرد برای ورودی و اعداد زوج برای خروجی هستند. به عنوان مثال، 1 و 2 نشان دهنده یک کنتاکت بسته و 3 و 4 نشان دهنده یک کنتاکت باز در مدار قدرت است.
• کنتاکت های فرمان: با اعداد دو رقمی مشخص می شوند. رقم دهگان نشان دهنده شماره ردیف کنتاکت در کنتاکتور یا رله است (مثلاً اولین کنتاکت، دومین کنتاکت) و رقم یکان وضعیت کنتاکت را مشخص می کند:
  • 1 و 2: کنتاکت بسته (NC)
  • 3 و 4: کنتاکت باز (NO)
  • 5 و 6: کنتاکت بسته تأخیری (Timed NC)
  • 7 و 8: کنتاکت باز تأخیری (Timed NO)

این سیستم شماره گذاری به خواننده نقشه کمک می کند تا به سرعت وضعیت و کاربری هر کنتاکت را تشخیص دهد و از سردرگمی جلوگیری شود.

مدار راه اندازی موتور از یک نقطه (لحظه ای و دائم)

یکی از ابتدایی ترین و پرکاربردترین مدارها، راه اندازی یک موتور از یک نقطه است که می تواند به دو صورت لحظه ای یا دائم باشد.

🔄 چطور کار می کند

1 مدار قدرت

2 مدار فرمان لحظه ای

3 مدار فرمان دائم

4 حفاظت

مدار قدرت:شامل فیوز، کنتاکتور (کنتاکت های اصلی) و بی متال (برای حفاظت موتور). موتور سه فاز به خروجی بی متال متصل می شود.

مدار فرمان لحظه ای:در این حالت، موتور تنها زمانی که شستی استارت فشرده شده است، کار می کند. به محض رها کردن شستی، موتور متوقف می شود. این مدار شامل فیوز، کنتاکت بسته بی متال، شستی استپ (NC)، شستی استارت (NO) و بوبین کنتاکتور است که به صورت سری به هم وصل شده اند.

مدار فرمان دائم (خودنگهدار):برای راه اندازی دائم موتور، نیاز به مکانیزم خودنگهدار داریم. در این حالت، پس از فشردن شستی استارت، موتور به کار خود ادامه می دهد و تنها با فشردن شستی استپ یا عمل کردن بی متال، متوقف می شود. این مکانیزم با قرار دادن یک کنتاکت باز کمکی کنتاکتور (که با بوبین کنتاکتور تحریک می شود) به صورت موازی با شستی استارت ایجاد می شود.

مدار چپگرد راستگرد (ایمنی و اینترلاک)

برای تغییر جهت چرخش موتورهای سه فاز، کافی است جای دو فاز ورودی به موتور را عوض کنیم. مدار چپگرد راستگرد این کار را به صورت کنترل شده و ایمن انجام می دهد. در این مدار، دو کنتاکتور (یکی برای چپگرد و دیگری برای راستگرد) به کار می روند و مهم ترین نکته، رعایت اینترلاک (Interlock) است.

اینترلاک مکانیکی و الکتریکی:

• اینترلاک مکانیکی: با استفاده از قطعات مکانیکی روی کنتاکتورها، از وصل شدن همزمان دو کنتاکتور جلوگیری می شود.
• اینترلاک الکتریکی: در مدار فرمان، کنتاکت بسته کنتاکتور اول را در مسیر بوبین کنتاکتور دوم قرار می دهیم و برعکس. به این ترتیب، تا زمانی که یک کنتاکتور فعال است، امکان فعال شدن کنتاکتور دیگر وجود ندارد و از اتصال کوتاه فاز به فاز جلوگیری می شود.

مدار راه اندازی دو موتور یکی پس از دیگری

در بسیاری از فرآیندهای صنعتی، نیاز است که موتورها به ترتیب خاصی روشن شوند. مثلاً یک موتور پمپ باید قبل از موتور همزن روشن شود. این مدار با استفاده از کنتاکت های کمکی کنتاکتورها قابل پیاده سازی است.

نحوه عملکرد:

• پس از روشن شدن موتور اول (مثلاً با شستی استارت)، کنتاکت باز کمکی مربوط به کنتاکتور موتور اول، در مسیر بوبین کنتاکتور موتور دوم قرار می گیرد.
• به این ترتیب، موتور دوم تنها زمانی قابل راه اندازی است که موتور اول قبلاً روشن شده باشد.
• برای خاموش کردن نیز می توان از یک شستی استپ اصلی استفاده کرد که هر دو موتور را قطع می کند، یا شستی های استپ جداگانه برای هر موتور در نظر گرفت.

مهم ترین نکات ایمنی:

• قطع برق:همواره قبل از هرگونه کار بر روی مدار، از قطع کامل برق و عدم وجود ولتاژ اطمینان حاصل کنید. استفاده از تستر ولتاژ ضروری است.
• انتخاب صحیح تجهیزات:انتخاب کنتاکتور، فیوز، بی متال و سیم ها باید بر اساس جریان نامی و نوع بار مصرف کننده باشد. هرگونه انتخاب نادرست می تواند منجر به گرم شدن بیش از حد و آتش سوزی شود.
• سیم کشی صحیح:رعایت استاندارد رنگ سیم ها، استفاده از ترمینال های مناسب و محکم کردن اتصالات برای جلوگیری از شل شدن و ایجاد جرقه، بسیار مهم است.
• اینترلاک ها:در مدارهای حساس مانند چپگرد راستگرد، علاوه بر اینترلاک الکتریکی، از اینترلاک مکانیکی نیز استفاده کنید تا حداکثر ایمنی فراهم شود.
• محفظه مناسب:تمامی تجهیزات باید در تابلوهای برق استاندارد و با درجه حفاظت مناسب (IP) نصب شوند تا از عوامل محیطی و تماس تصادفی محافظت شوند.
• برچسب گذاری:تمامی سیم ها، قطعات و شستی ها باید به وضوح برچسب گذاری شوند تا در زمان عیب یابی و تعمیر، شناسایی آنها آسان باشد.
• آزمایش و تست: پس از اتمام نصب، مدار باید به دقت و مرحله به مرحله آزمایش شود تا از عملکرد صحیح و ایمنی آن اطمینان حاصل شود.
